보령 예산공장 주사제동 증축공사
다양한 분야에서 수행한 주요 프로젝트를 소개합니다.
프로젝트명 : 보령 예산공장 주사제동 증축공
수행분야 : BIM 설계
주요업무 : 건축·구조 BIM 모델링
PROJECT HISTORY
프로젝트의 설계도서를 바탕으로 공종별 BIM 모델을 구축하고, 건축·구조·토목 및 가시설 정보를 하나의 통합 모델로 구성하였습니다. 이를 통해 공장 증축에 따른 공간 구성과 주요 구조 및 시설물의 관계를 입체적으로 파악할 수 있도록 하였습니다.구축된 BIM 데이터를 활용하여 공종별 모델의 정합성과 주요 간섭 요소를 검토하고, 시공 과정에서 사전에 확인이 필요한 부분을 시각적으로 검토할 수 있도록 지원하였습니다. 또한 프로젝트의 주요 설계 내용을 보다 효과적으로 전달할 수 있도록 통합 BIM 모델을 활용한 시각화 자료를 제작하였습니다.

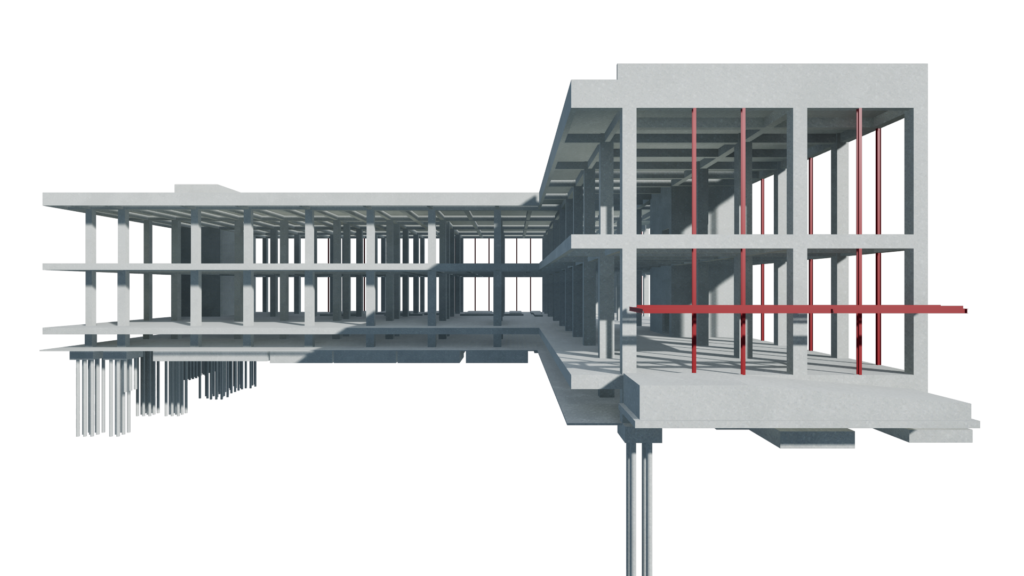

구조 BIM 통합 모델

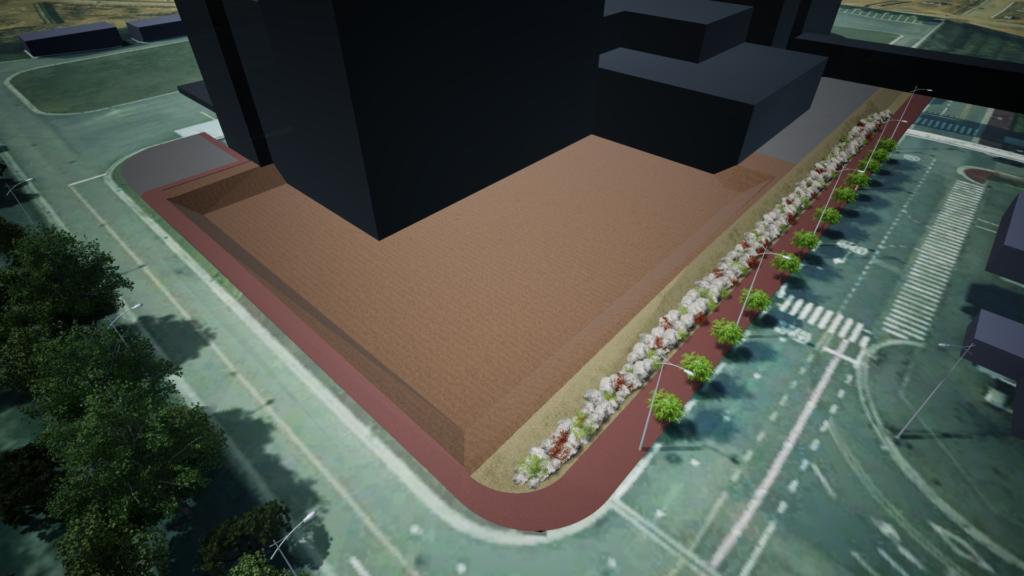

토목 BIM 통합 모델

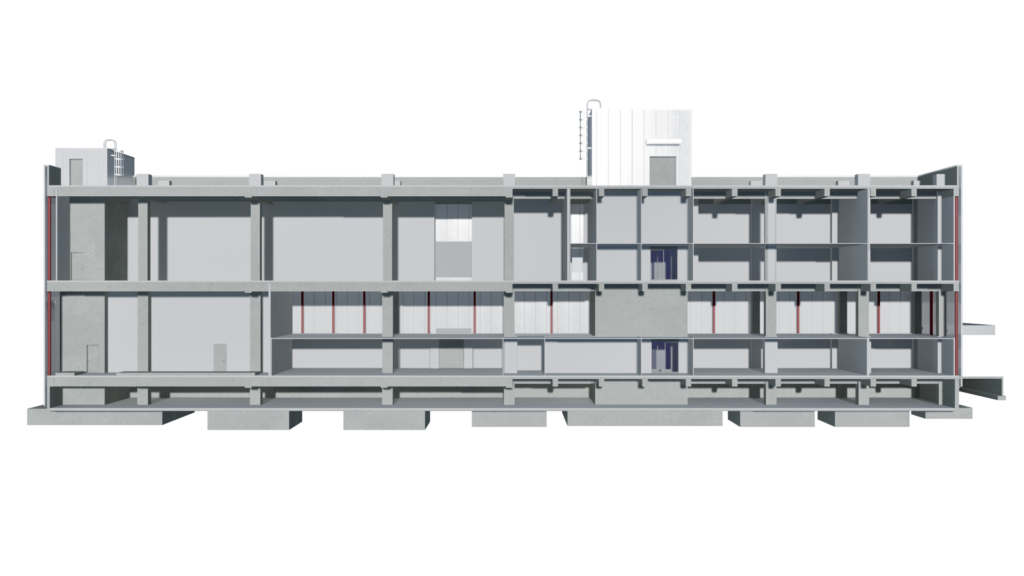

건축,구조 BIM 통합 모델

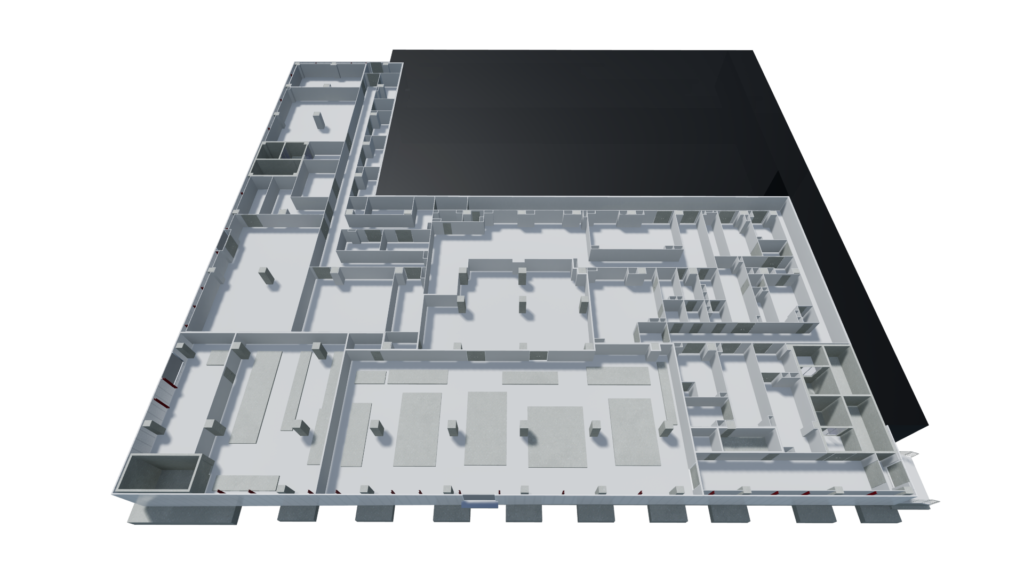

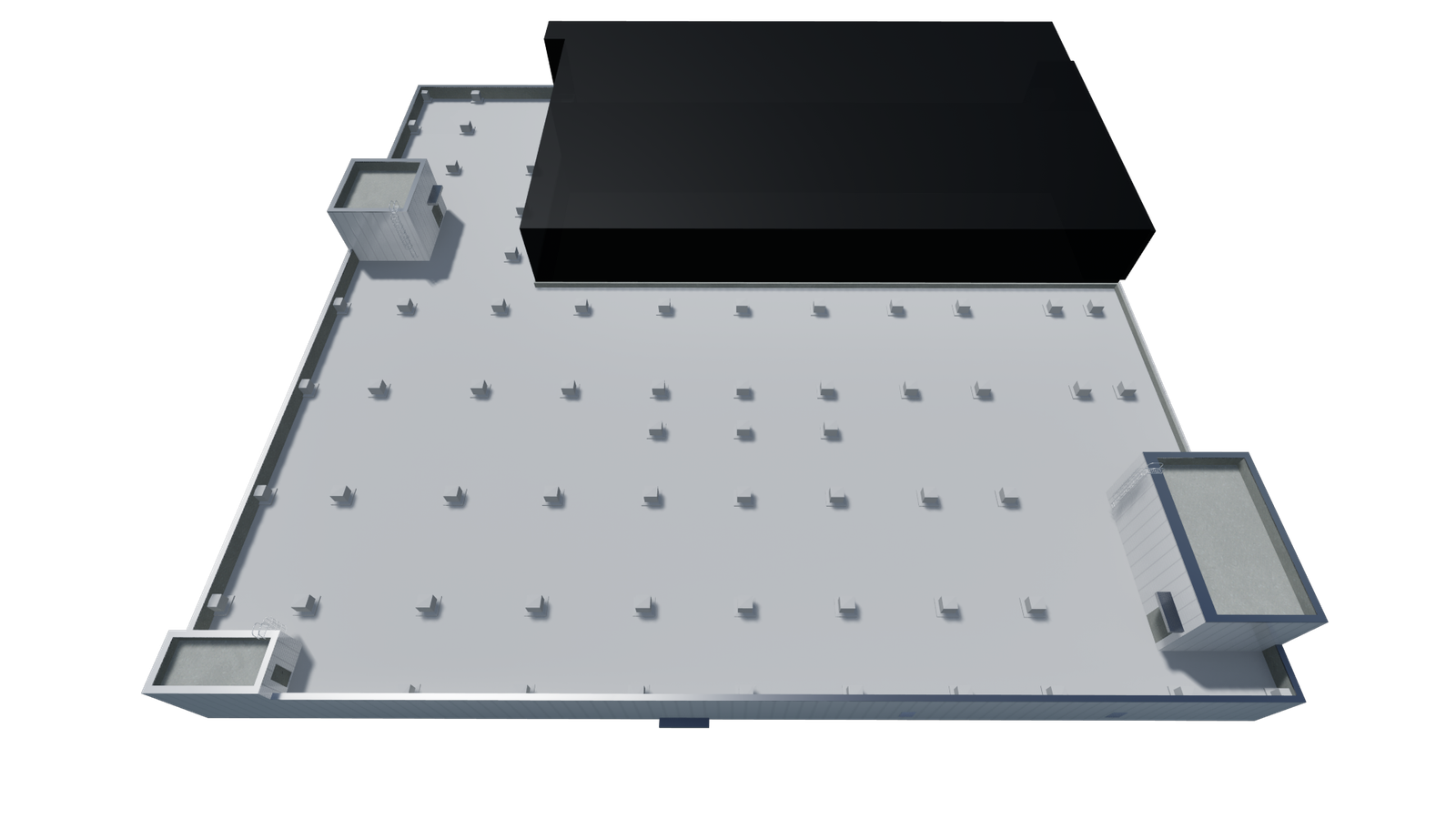

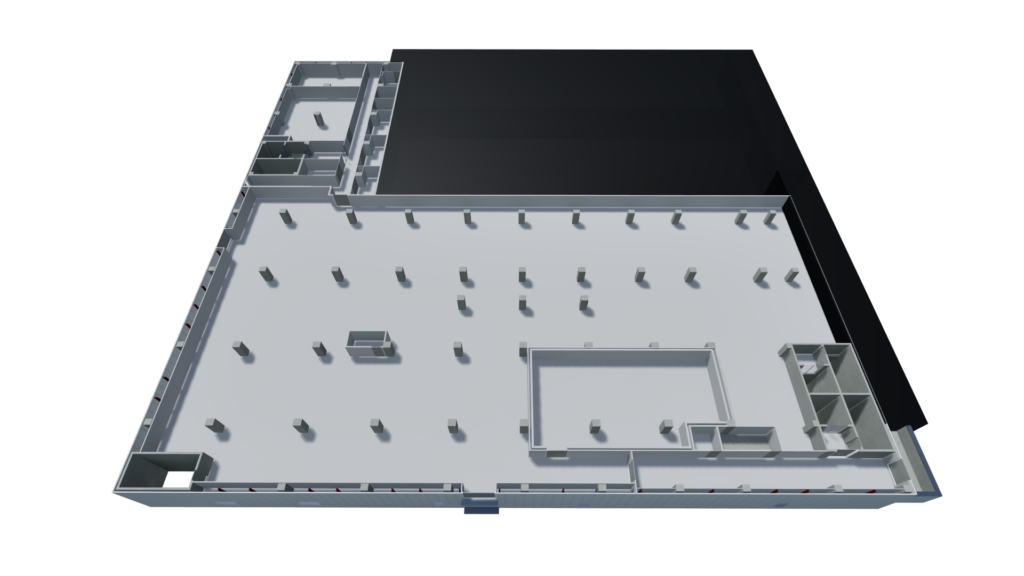

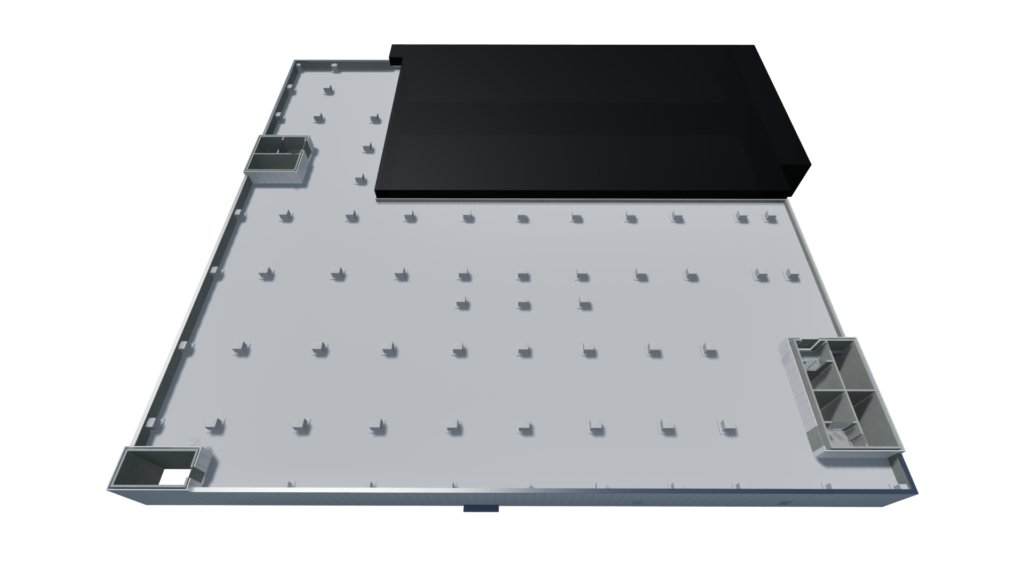

층별 BIM 통합 모델

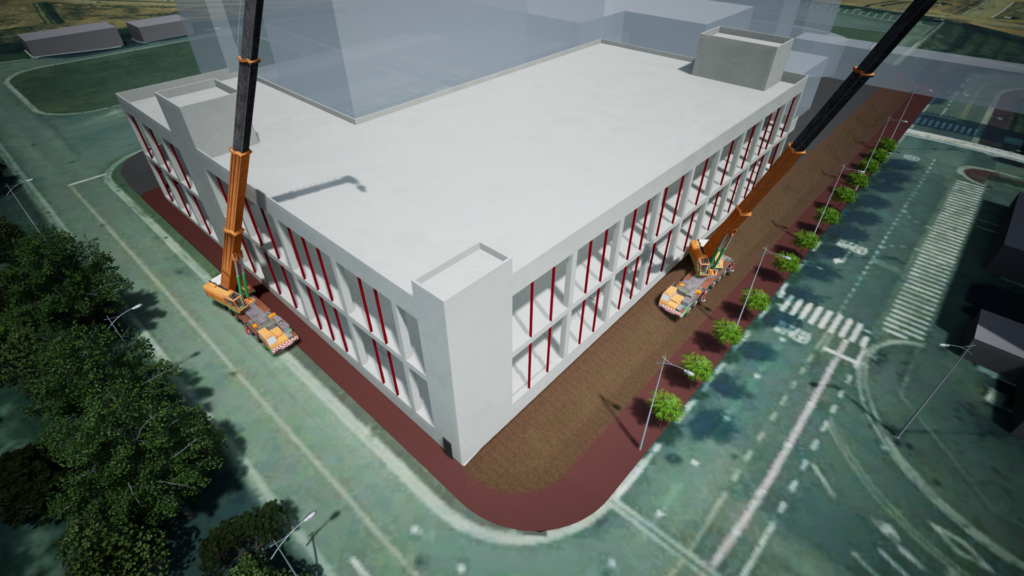

구축된 3D BIM 모델을 활용하여 공사 장비의 배치와 이동 동선, 작업 공간 및 주변 도로와의 관계를 사전에 검토하였습니다. 실제 현장의 공간적 조건을 3차원 환경에서 확인함으로써, 2차원 도면만으로는 판단하기 어려운 장비 진입 가능 여부와 작업 시 필요한 공간, 주변 시설물과의 간섭 요소를 보다 직관적으로 파악할 수 있도록 하였습니다.
또한 공사 과정에서 발생할 수 있는 다양한 상황을 BIM 환경에서 사전에 검토하여 시공 계획의 이해도를 높이고 잠재적인 문제 요소를 미리 확인할 수 있도록 하였습니다. 이를 통해 BIM 모델을 단순한 설계 시각화 자료에 그치지 않고, 현장 여건과 실제 시공 가능성을 검토하기 위한 실무 자료로 활용하였습니다.

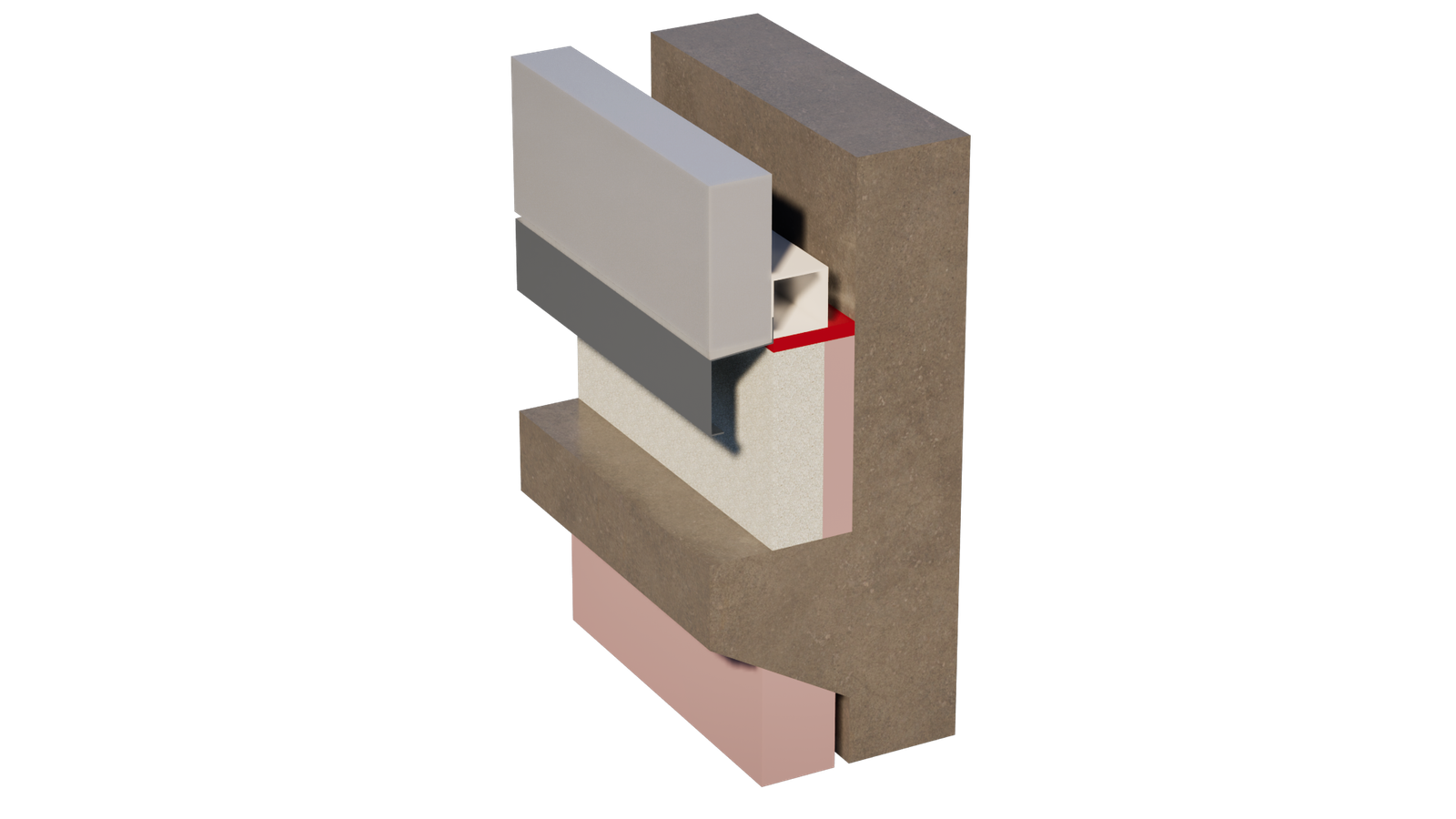

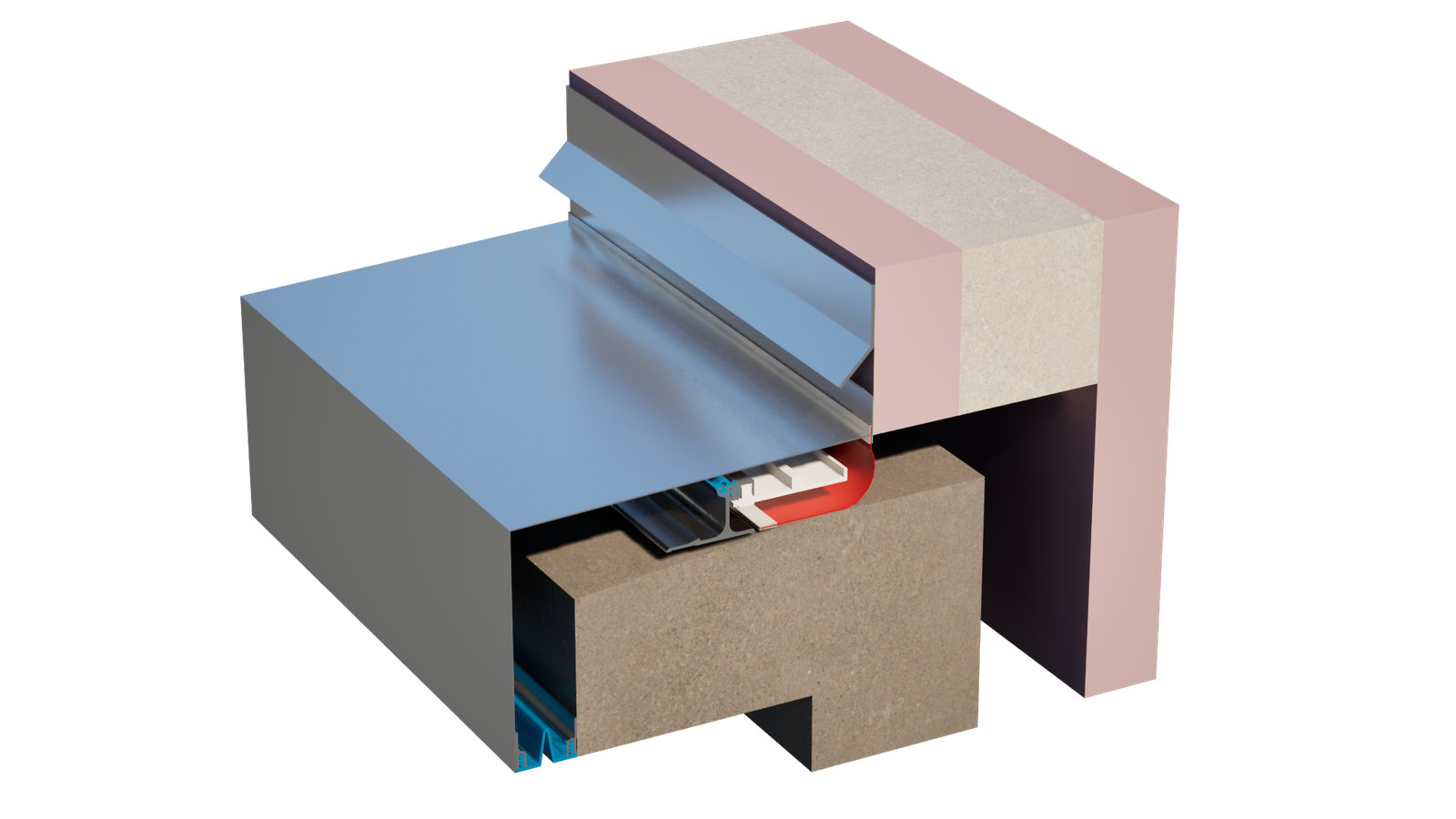

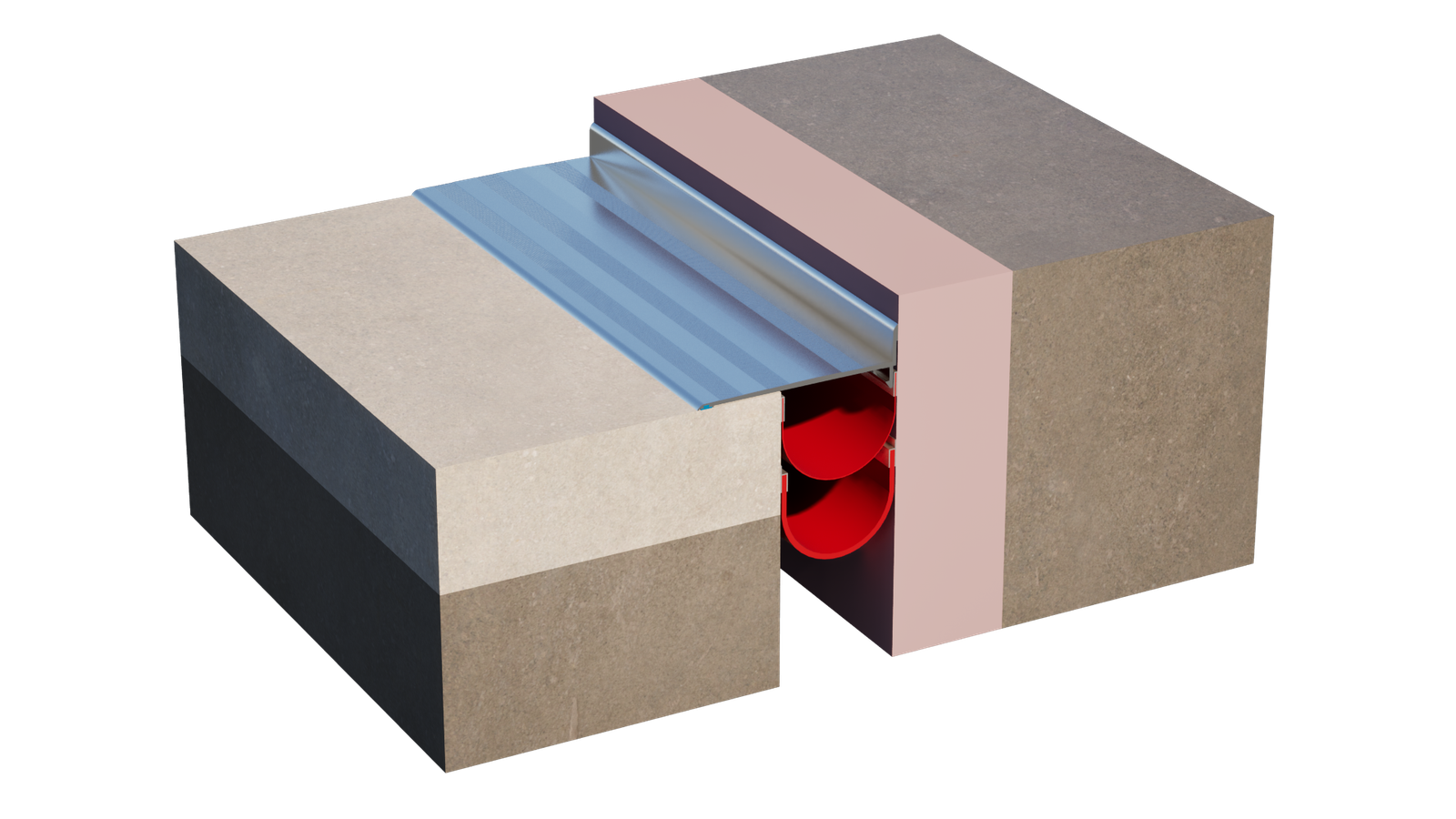

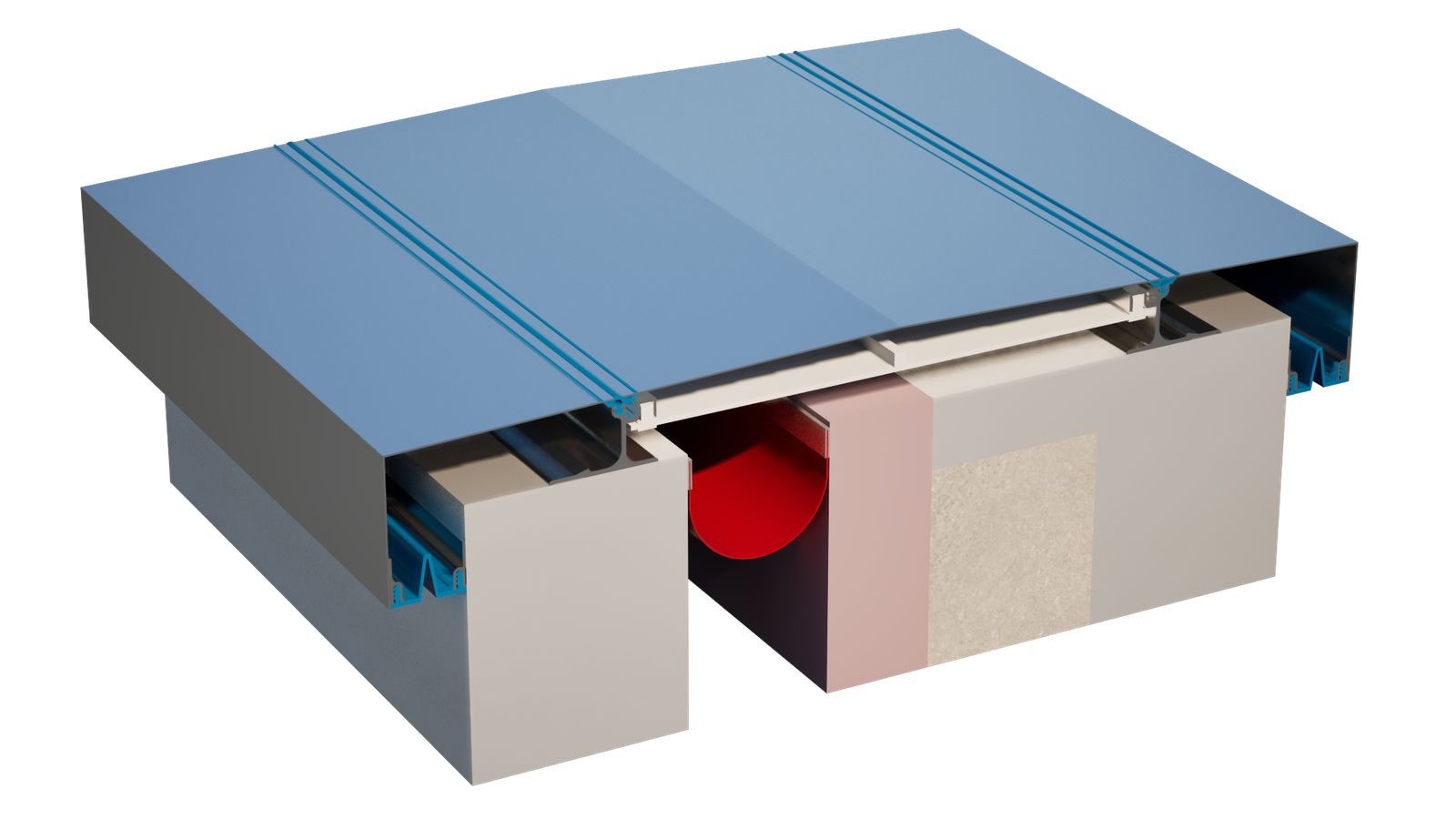

3D DETAIL
설계도서와 접합상세도를 기반으로 주요 접합부와 복잡한 상세 구간을 높은 LOD 수준의 3D BIM 모델로 구현하였습니다.2차원 상세도만으로는 형상과 부재 간 연결 관계를 직관적으로 파악하기 어려운 부분까지 세부적으로 모델링하여, 복잡한 접합 방식과 구조적 관계를 보다 명확하게 이해하고 검토할 수 있도록 구성하였습니다.
특히 일반적인 BIM 모델링 범위를 넘어 실제 상세도에 표현된 접합부, 부재 구성 및 세부 형상까지 시각화함으로써 설계 정보의 이해도를 높이고, BIM 모델을 상세 검토 자료로 활용할 수 있도록 하였습니다.
CLIENT FEEDBAC
접합상세도와 복잡한 구조 정보를 고정밀 BIM 모델로 구현함으로써, 2차원 도면만으로는 파악하기 어려웠던 부재의 형상과 접합 관계를 보다 직관적으로 확인할 수 있었습니다.특히 높은 LOD 수준으로 구축된 상세 BIM 모델을 통해 주요 접합부의 구성과 세부 형상을 다양한 각도에서 검토할 수 있어, 설계 내용에 대한 이해도를 높이고 복잡한 상세 정보를 효과적으로 공유하는 데 활용할 수 있었습니다.
“2차원 상세도만으로 이해하기 어려웠던 복잡한 접합부를 고정밀 BIM 모델로 구현하여, 설계 의도와 부재 간 연결 관계를 보다 명확하고 직관적으로 확인할 수 있었습니다.”
