아울바이오 오창공장 신축공사
다양한 분야에서 수행한 주요 프로젝트를 소개합니다.
프로젝트명 : HLB제약 향남 GMP공장 증축공사
수행분야 : BIM 설계
주요업무 : 건축·구조 BIM 모델링
PROJECT HISTORY
아울바이오 오창공장 신축공사의 BIM 모델링 및 시각화 업무를 수행하였습니다. 설계도서를 기반으로 건축·구조 BIM 모델을 구축하고, 각 공종의 설계 정보를 3차원 모델로 통합하여 프로젝트의 공간 구성과 설계 정합성을 검토할 수 있도록 구현하였습니다. 구축된 BIM 모델을 활용하여 공종 간 간섭 및 주요 시공 구간을 사전에 검토하고, 2차원 설계도서만으로 파악하기 어려운 부분을 시각적으로 확인할 수 있도록 하였습니다. 또한 통합 BIM 데이터를 기반으로 프로젝트의 전반적인 이해도를 높일 수 있는 시각화 자료를 제작하였습니다.

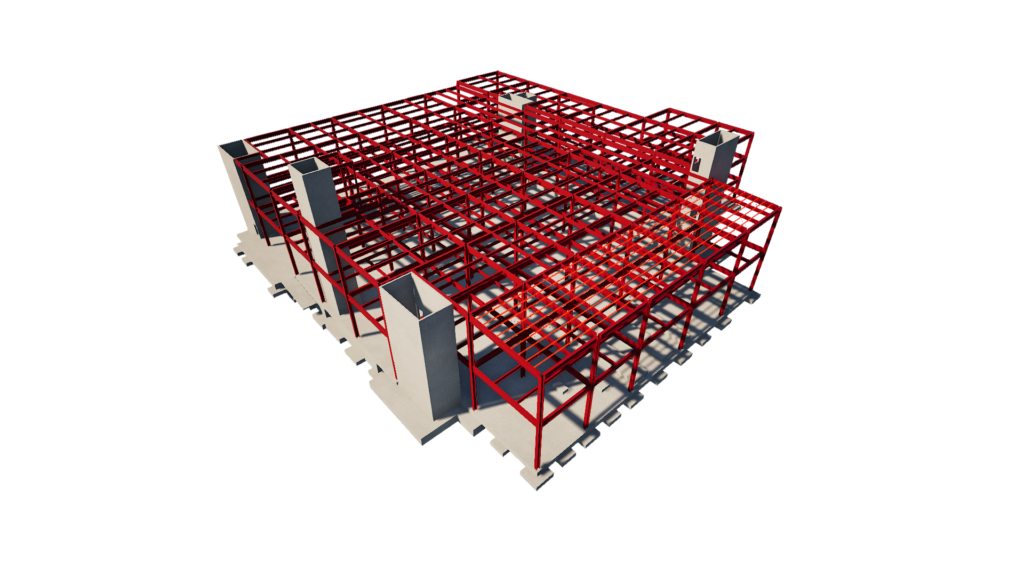

구조 BIM 통합 모델

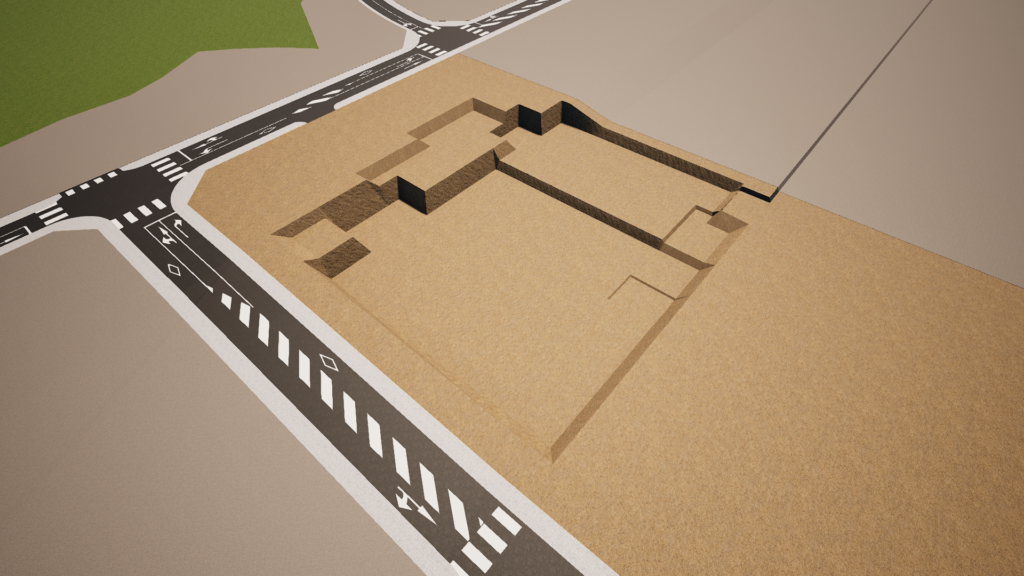

토목 BIM 통합 모델

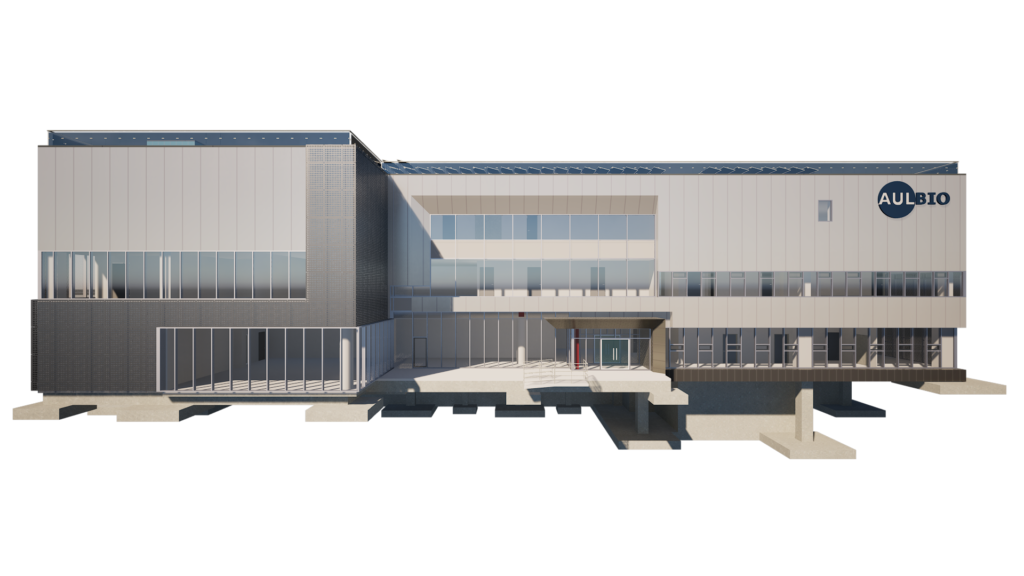

건축,구조 BIM 통합 모델

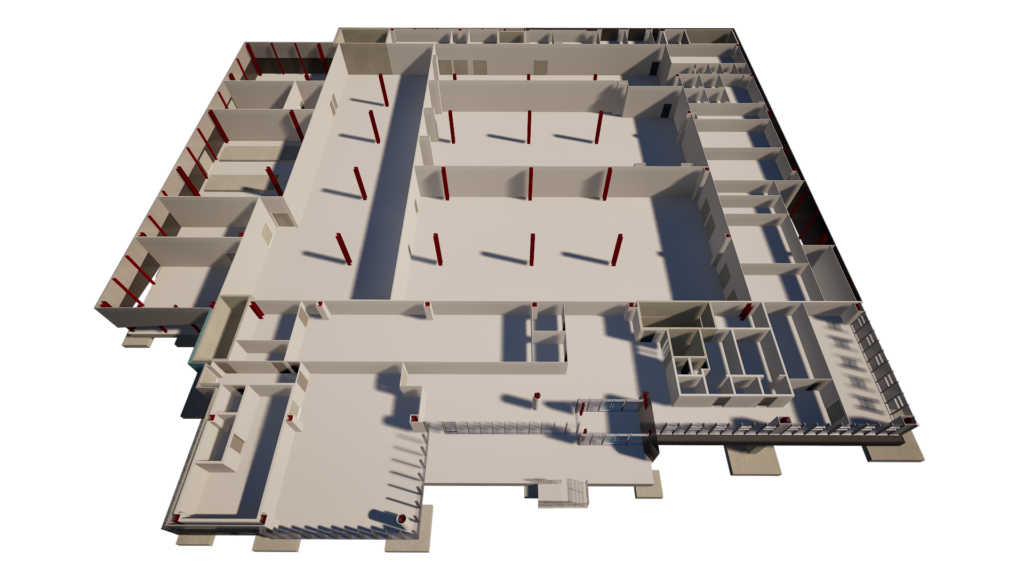

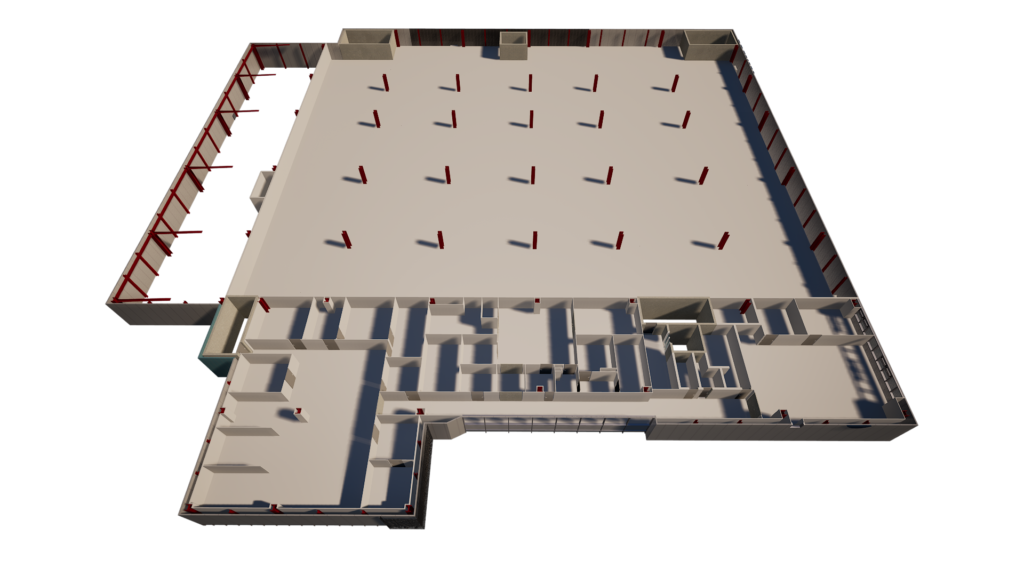

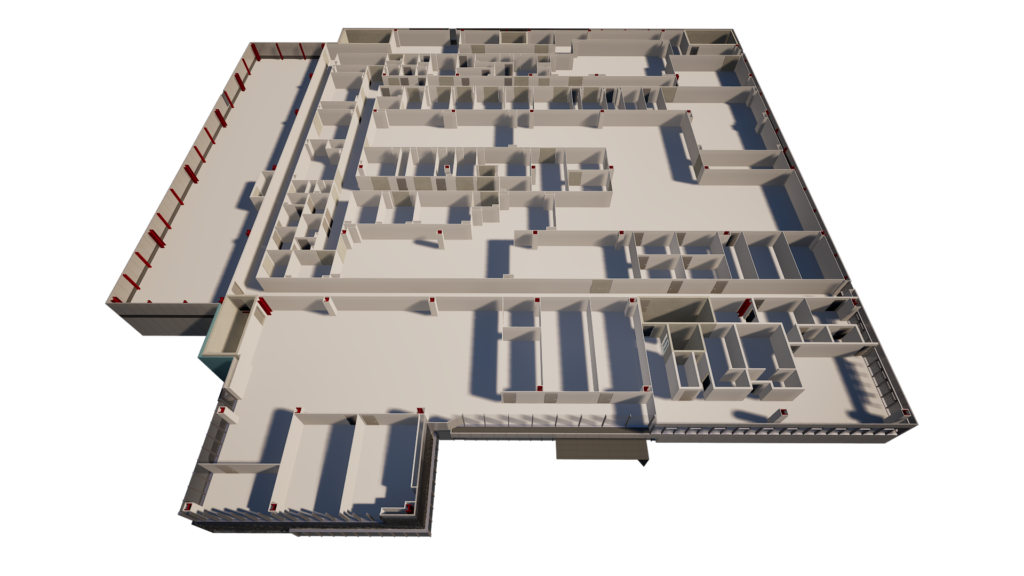

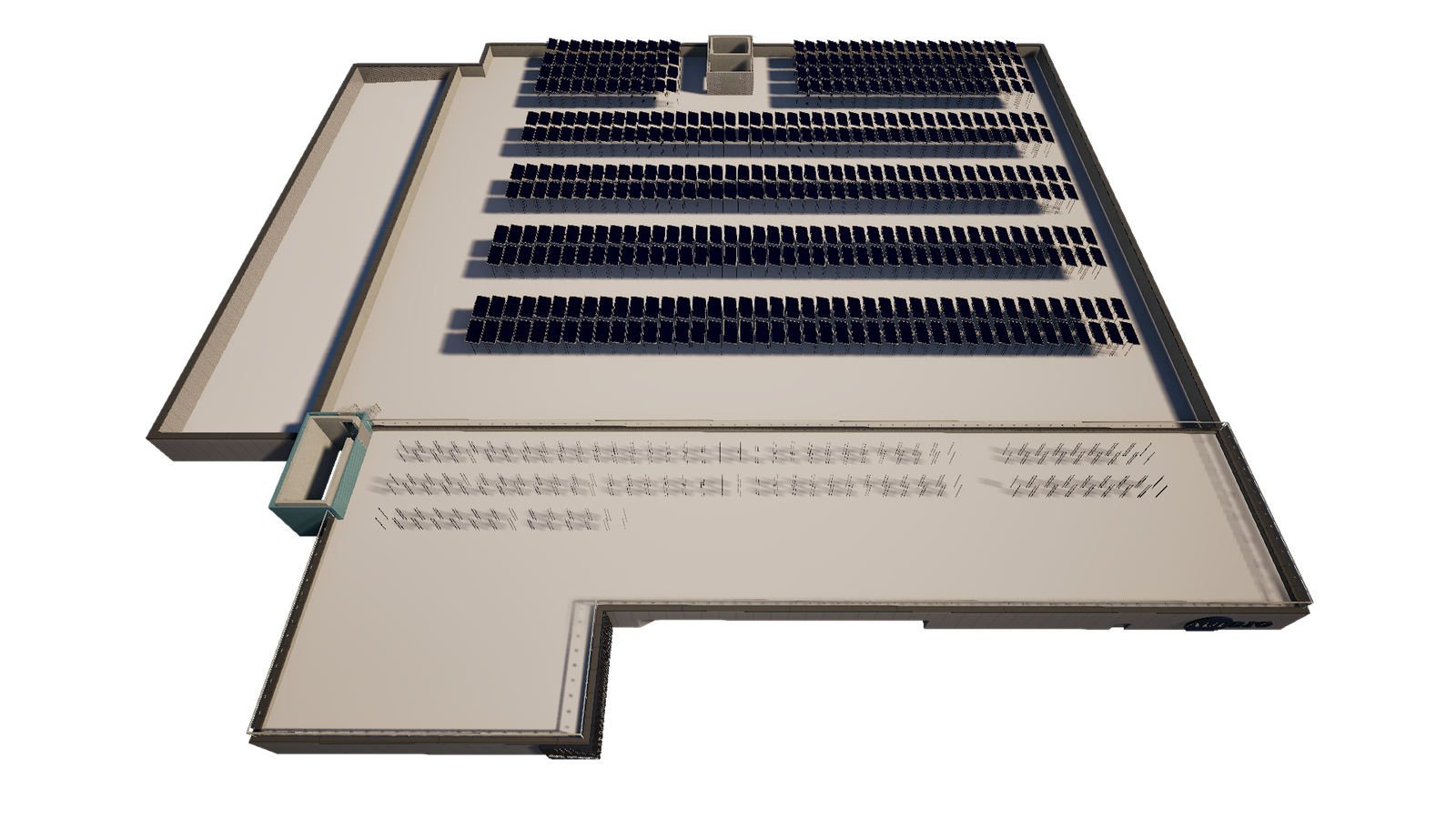

층별 BIM 통합 모델

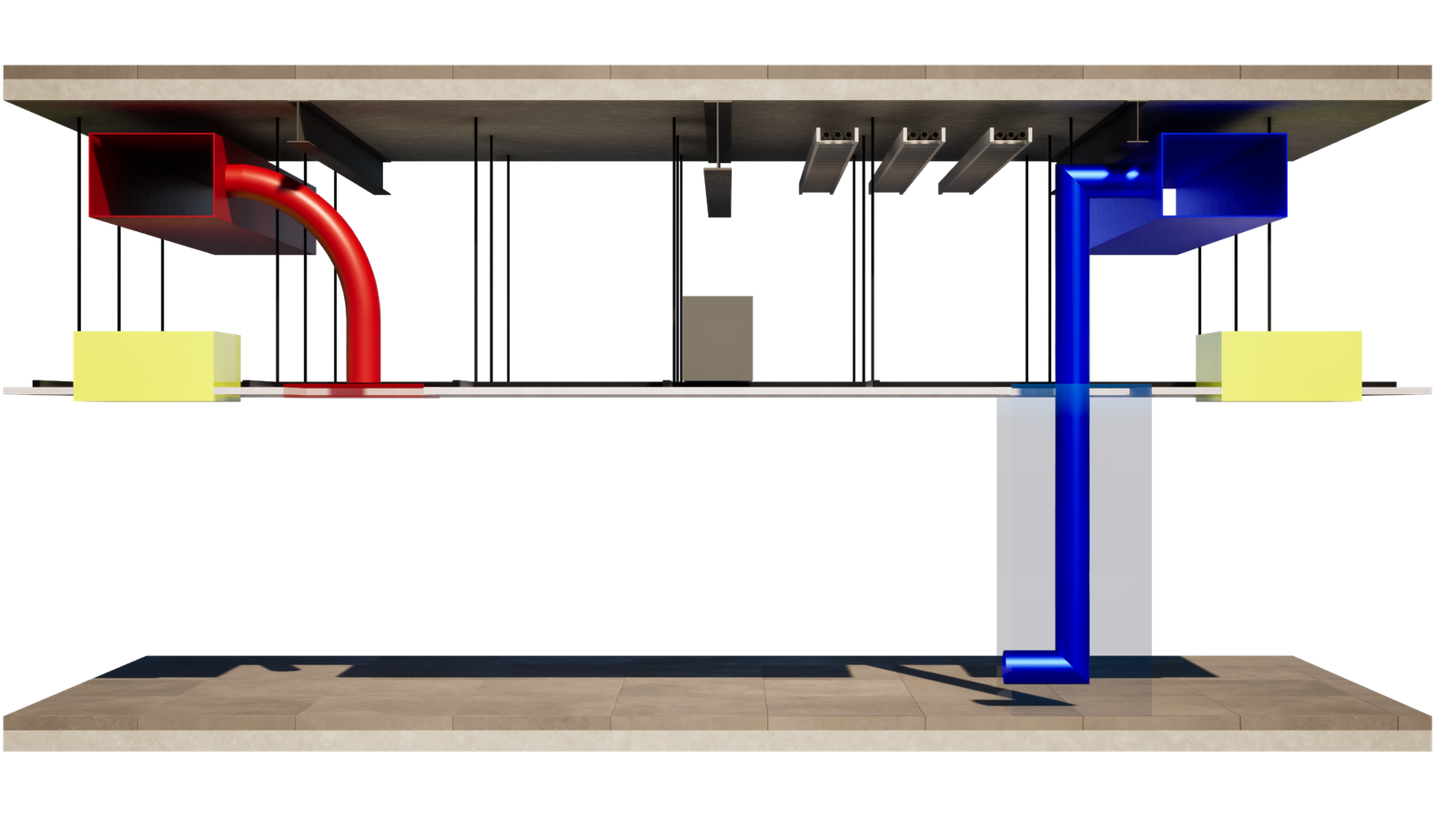

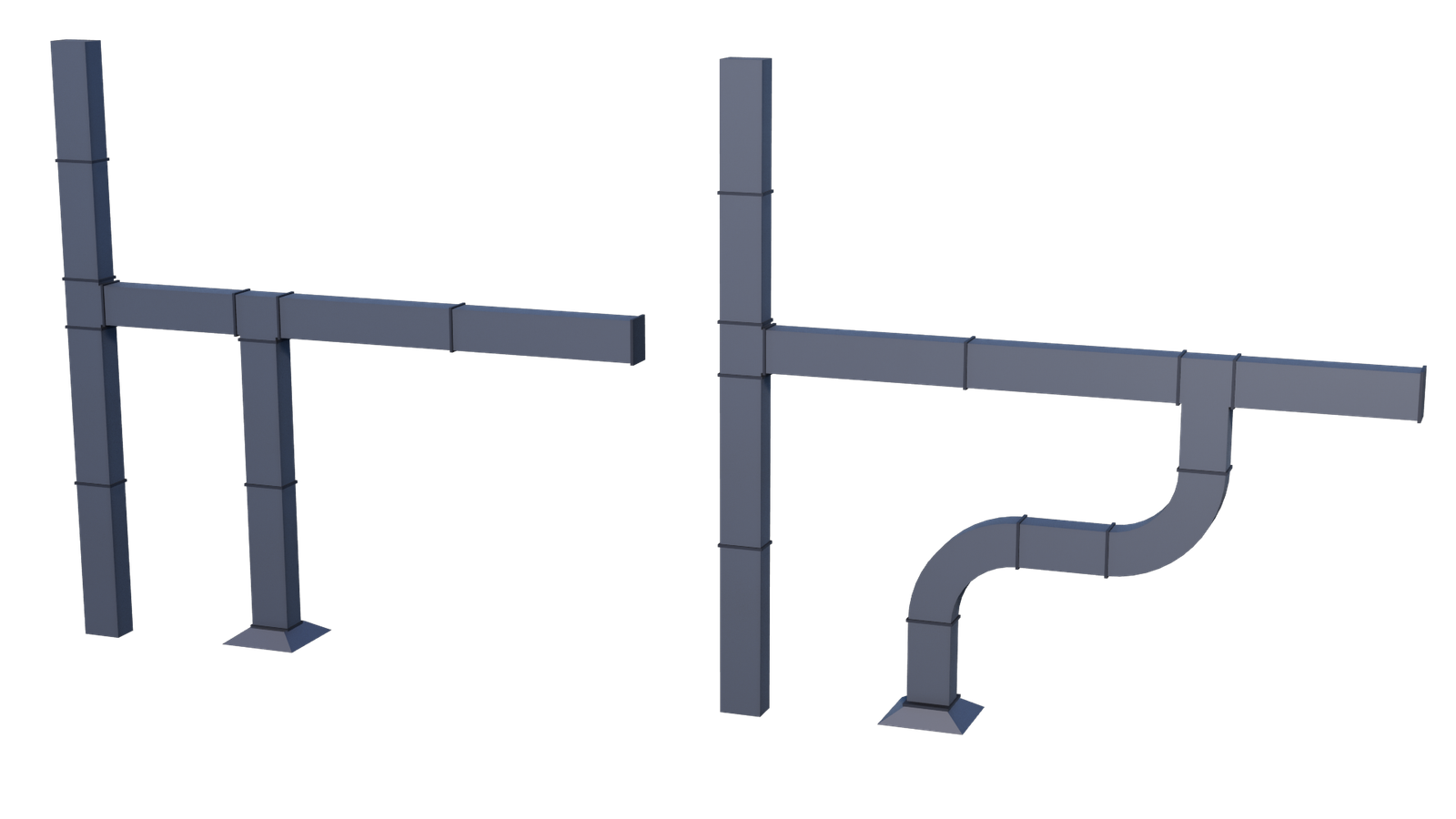

3D DETAIL

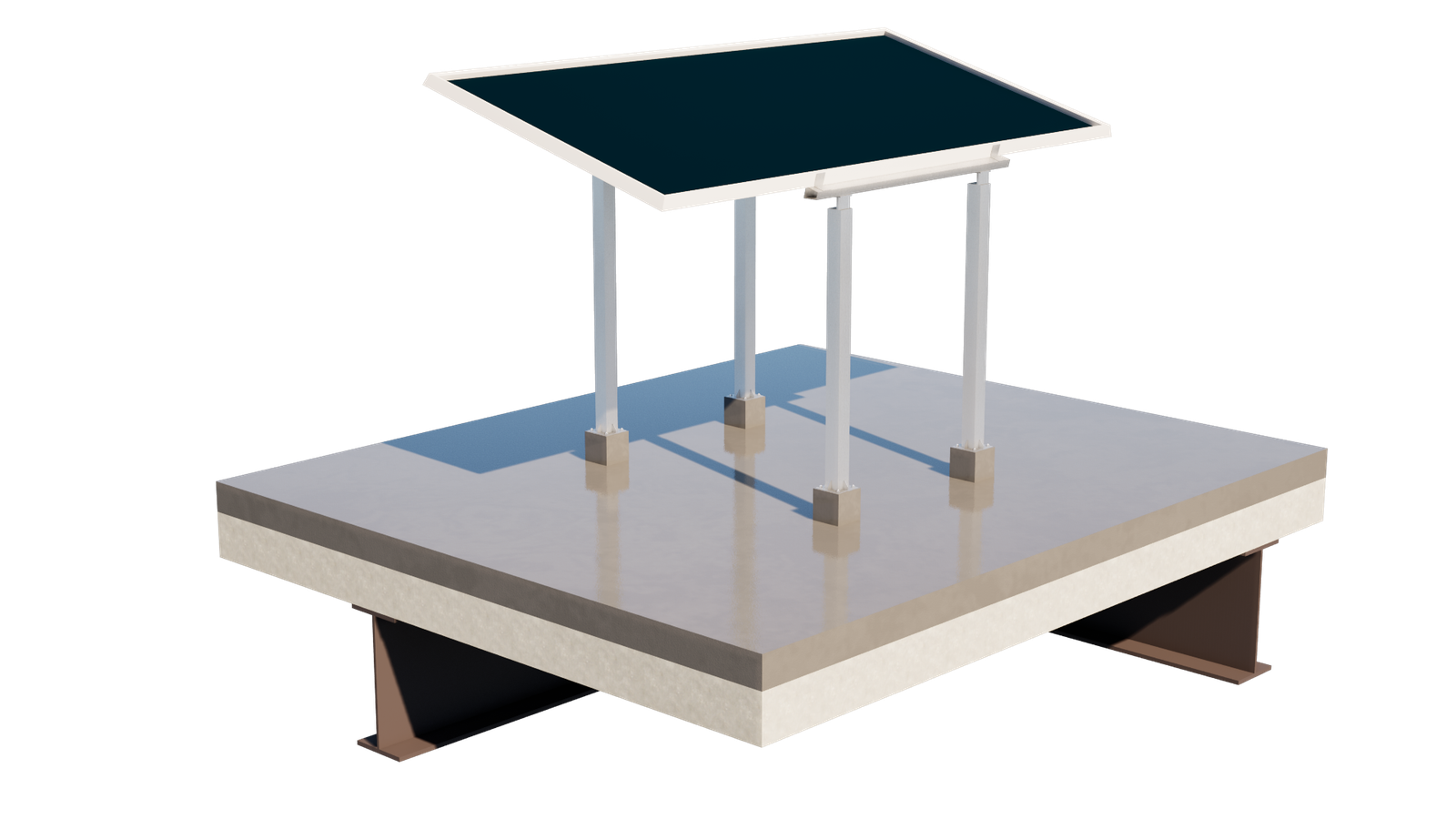

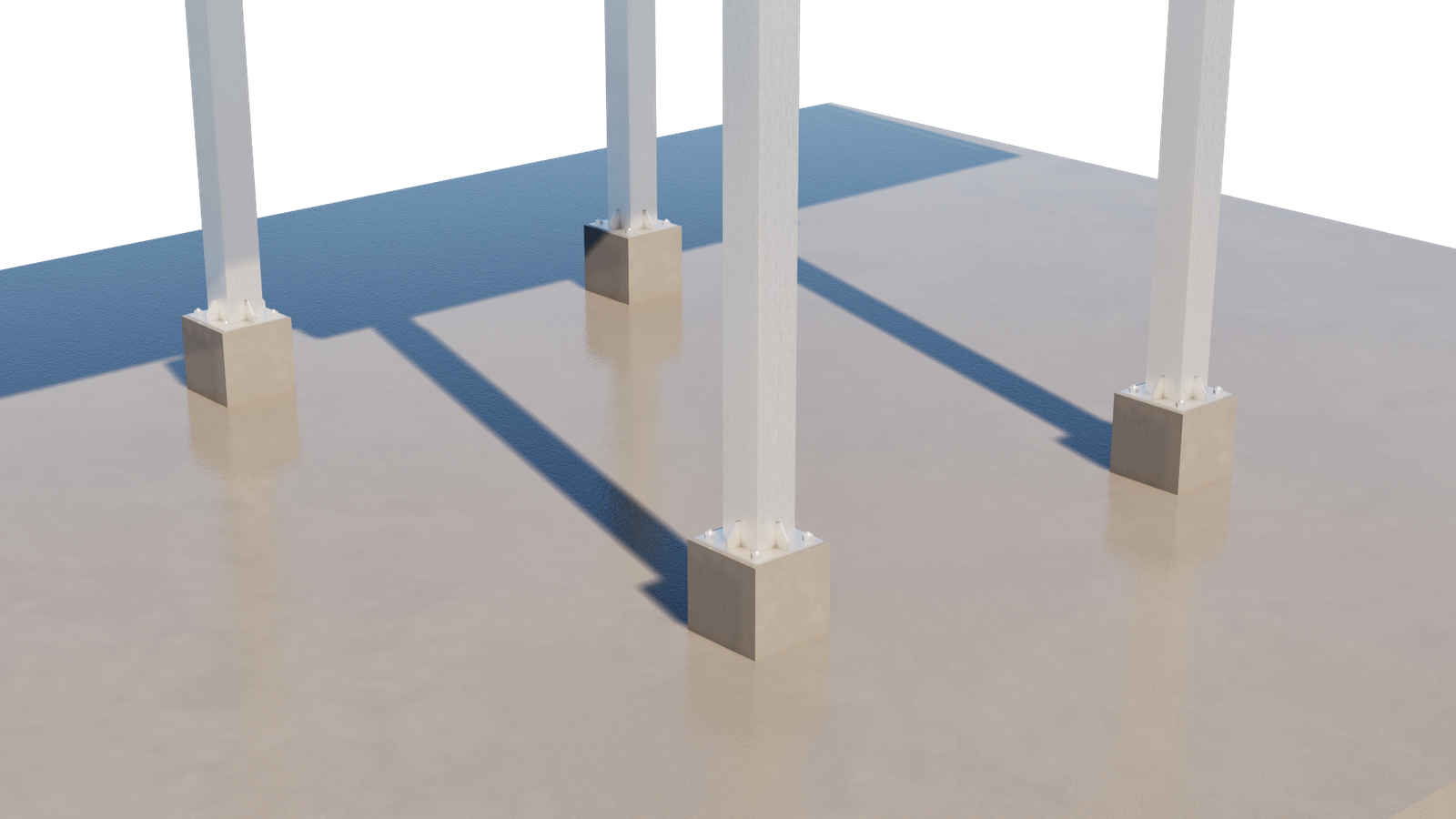

주요 접합부와 복잡한 시공 구간을 상세한 3D BIM 모델로 구현하였습니다. 평면 및 상세도만으로 공간 관계와 접합 방식을 파악하기 어려운 부분을 높은 수준의 디테일로 모델링하여, 부재 간 연결 관계와 시공 형태를 직관적으로 검토할 수 있도록 하였습니다. 이를 통해 주요 상세부의 설계 내용을 보다 명확하게 확인하고, 실제 시공 전 발생할 수 있는 간섭 및 시공상의 문제점을 사전에 검토할 수 있도록 구성하였습니다.
BIM DATA-BASED SIMULATION
통합 BIM 데이터를 기반으로 공정 단계별 시공 과정을 시뮬레이션하였습니다. 건축·구조 모델과 주요 시공 요소의 공정 순서를 시각화하여 전체적인 시공 흐름을 직관적으로 확인할 수 있도록 구성하였습니다.
이를 통해 각 공정의 진행 과정과 공종 간 연계 관계를 사전에 검토하고, 실제 시공 과정에 대한 프로젝트 관계자의 이해도를 높일 수 있도록 하였습니다.
CLIENT FEEDBAC
복잡한 설계 정보를 BIM 모델로 통합하여 프로젝트의 공간 구성과 주요 상세부를 보다 직관적으로 확인할 수 있었으며, 특히 상세한 3D 모델을 통해 2차원 도면만으로 이해하기 어려운 접합부와 시공 구간을 효과적으로 검토할 수 있었습니다. 또한 BIM 데이터를 기반으로 한 공정 시뮬레이션을 활용하여 전체적인 시공 흐름을 사전에 파악하는 데 도움이 되었습니다.
“복잡한 설계 상세를 3D BIM 모델로 구현하여 주요 접합부와 시공 구간을 직관적으로 검토할 수 있었으며, 공정 시뮬레이션을 통해 실제 시공 과정과 공종 간 연계성을 효과적으로 확인할 수 있었습니다.”
